 1-紙杯扇形片數據分析

需要知道信息：大圓半徑、小圓半徑、上弧長、下弧長、內角圓半徑，即可畫出扇形片，高度是畫好扇形圖對比之用。

大圓半徑：212.59mm 、小圓半徑：145.59mm 、上弧長：169.56mm

下弧長：:118.14mm 、內角圓半徑：R2 、高度：67mm 、杯底寬：53mm

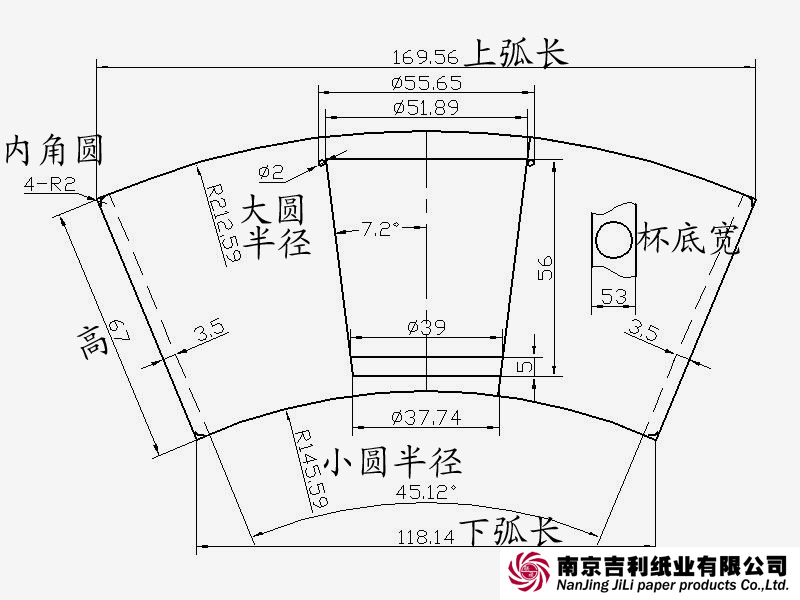

圖1 扇形片細節（上圖）

2- 膠版拼圖、 膠版?zhèn)�數

膠版拼圖：扇形片拼圖的尺寸，及排版好的長和寬。

膠版?zhèn)�數：扇形片排版好，在規定的長寬中，有多少個扇形片。

膠版拼圖和膠版?zhèn)�數是一一對應的。

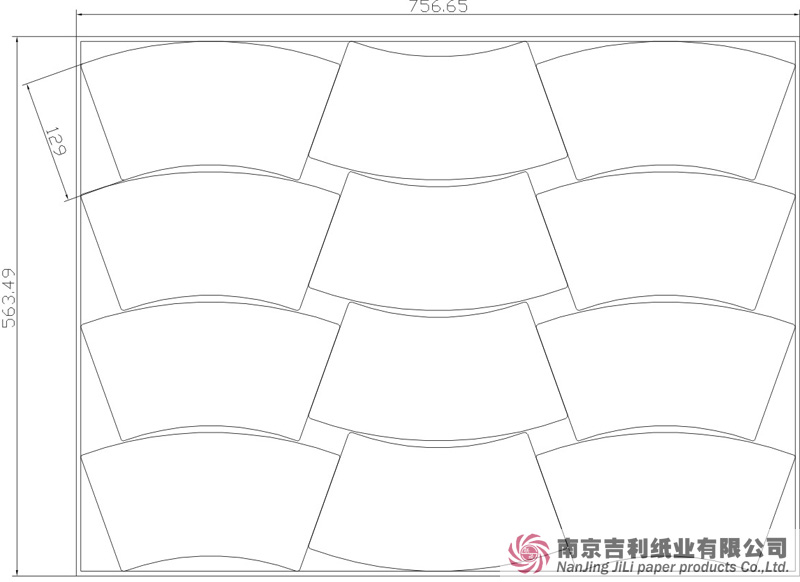

圖2 膠版拼圖 （上圖）膠版拼圖：長756.65mm*寬563.49mm，膠版?zhèn)�數：橫排3*豎排4=12個

3- 柔版拼圖、 柔版?zhèn)�數

柔版拼圖：扇形片拼圖的尺寸，及排版好的長和寬。

柔版?zhèn)�數：扇形片排版好，在規定的長寬中，有多少個扇形片。

柔版拼圖和柔版?zhèn)�數是一一對應的。

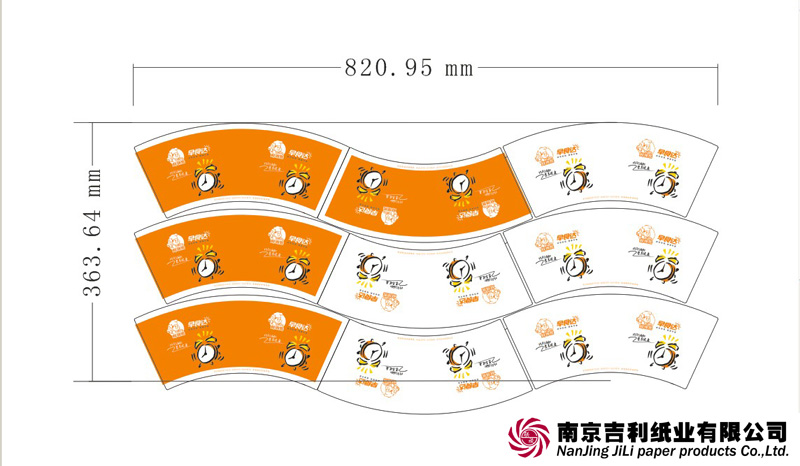

圖3 柔版拼圖 （上圖）柔版拼圖：長820.95mm*寬363.64mm，柔版?zhèn)�數：橫排3*豎排3=9個
